三維激光切割機該如何調節光路

作者：天雄激光來源：天雄激光時間：2021-05-08

三維激光切割機該如何調節光路，隨著科技不斷的發展進步，人們的生活節奏也更加的快，尤其是像激光行業這一塊，在社會中尤為重要，很多做金屬切割，尤其是做異形金屬的企業會考慮用三維激光切割機可以提高效率又可以節省成本，下面小編就來簡單給大家說一下三維激光切割機該如何調節光路。三維光纖激光切割機等的產生，主要是為了能夠加快效率、加強激光切割精密度?？墒切矢?、高精密度遠遠地不是人們的實際操作就可以做到的。
以下是三維激光切割機設備：

三維光纖激光切割機激光光路調節基本原理：

經過調節3個反射鏡片的方向從而使激光光路平形，激光切割頭在任何部位均打在相同的點上，最終焦聚在焦聚光學鏡片的管理中心。調節三維光纖激光切割機激光光路的方式：（把電流量調至4-5毫安）

1、查驗激光束是不是能打在第1反射鏡片上面。（方式用塑料板擋住第1反射鏡片，按TEST鍵出光看激光束打理部位）假如激光束無法打在第一位光學鏡片上則調節第1光學鏡片部位。

2、查驗激光束能不能打在第2和第3反射鏡片上面，如無法，調節其上1級反射鏡片后的M1、M2、M3螺釘。

3、在激光束物鏡的入進光口處（激光束物鏡圖6-3一樣）貼最少二層的雙面膠帶，將激光切割頭挪動到工作臺面的右上方按操作面板的TEST鍵，打1個激光束點。

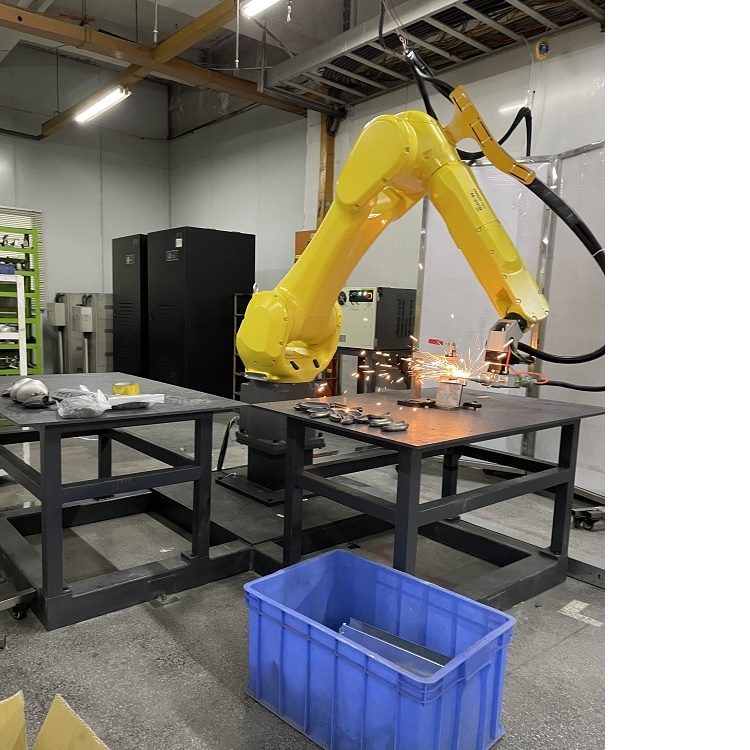

三維機械手激光切割機設備

4、將激光切割頭挪動到左上方再打1個激光束點，觀查是不是與右上方所打的點在相同部位，如不是相同部位調節第2反射鏡片的M1、M2、M3螺釘。使其打的點與右上方的點在相同部位。

5、將激光切割頭挪動到左下方，觀查是不是打理與右上方在相同部位，調節第2反射鏡片片。

6、如上述d,e上述多次調節，從而所打的激光束點三個點打在相同部位上。

7、查驗焦聚是不是在管理中心：在聚光鏡的豎直下邊放一塊鏡子，在物鏡下緊靠物鏡方置（即手持式）透明塑料片按TEST鍵打一下子激光束，看激光束點是不是打在聚光鏡的管理中心。手持式塑料板是應當心激光束燒灼，手不可以放到光學鏡片豎直平行面范疇內。

注：激光光路調節時調節鏡片架方向的M1,M2,M3螺釘時每一次調節較小力度，觀查激光光路的改變。

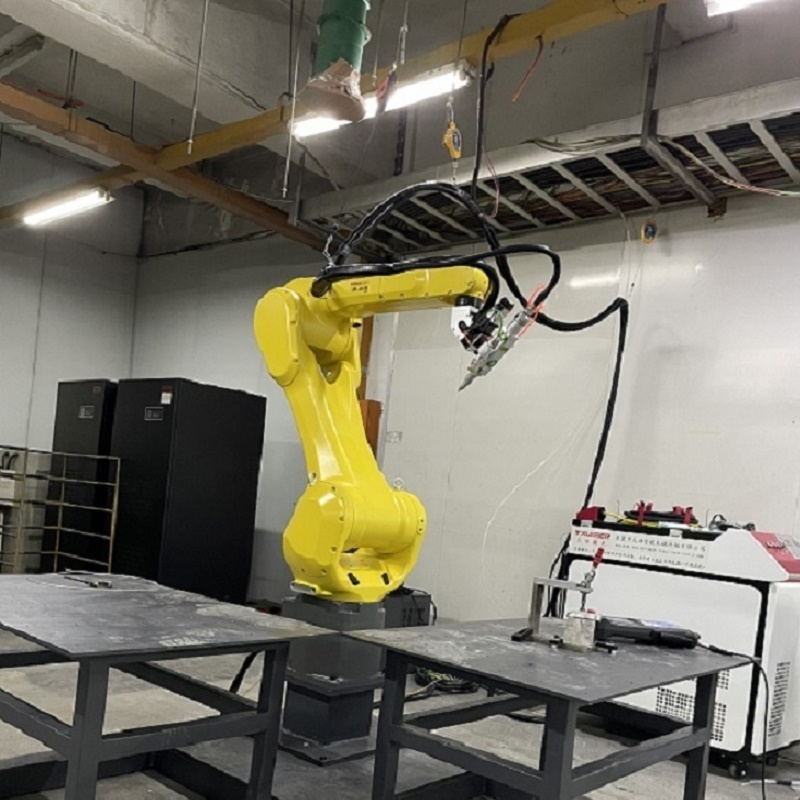

三維機械手激光切割機

三維激光切割機該如何調節光路 -這篇文章小編今天就給大家暫且說到這了，我們天雄激光從事激光行業有12年多了，期間我們一直專業生產機械手激光焊接機、三維激光切割機、各類激光打標機、非標激光設備配套等等，我司現在主要向三維機械手激光切割/焊接機設備發展。我希望大家閱讀了小編這篇文章之后會有所幫助，我們天雄激光的產品性價比高，售后服務周到，很多客戶的信賴和支持我們，天雄激光的設備值得大家購買。

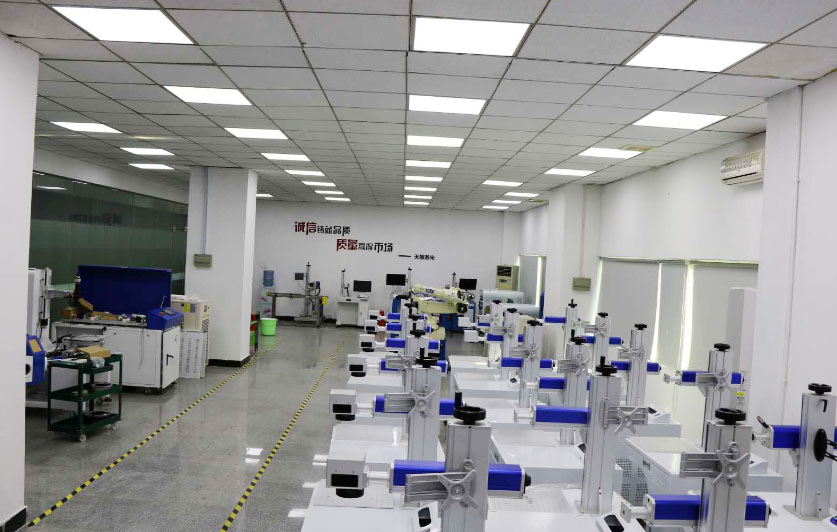

三維激光切割機廠家
